型鋼加工推選

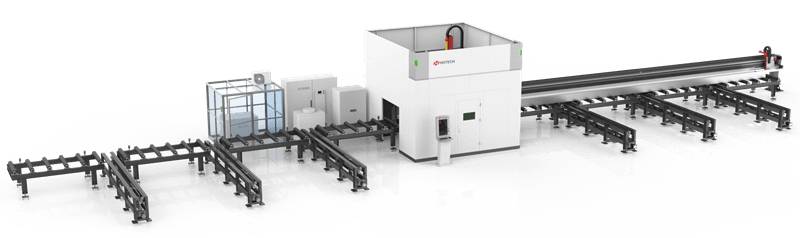

三維切割及自動上下料工作站

您的位置 : 首頁/ 產品中心 /型鋼激光切割機 /型鋼切割自動上下料

  • 產品配置
  • 性能參數
  • 在線咨詢
  • 效智能化生產

運用激光測量補償裝置,將采集的數據反饋到數控系統,進行相應的位置補償,提升三維切割精度

  • 精確切割形式

自動型鋼切割產線采用工件移動式加工,精確分段推送后靜態切割的形式

  • 多功能集合

實現備料緩存、自動上料、輥道輸送、夾持推進送料、夾緊定位、自動變形檢測及糾偏、激光三維切割(型鋼分段切割、端部坡口切割、翼板及腹板上的開孔及坡口切割加工)、自動下料、自動排渣、自動切割及套料,及電氣控制系統等組成



性能參數

項目 主要技術參數
基本參數 激光器功率 6000-20000W
焦長 F250-F275自動調焦
操作系統 FARLEY(五軸數控系統)
顯示屏 23.6英寸觸摸顯示屏(支持鼠標操作)
加工型材類型 H型鋼、槽鋼、角鋼等
功能 分段切割、翼板及腹板切割、坡口切割、打標
切割聯動軸數 五軸(X/Y/Z/A/C)
型鋼套料軟件 支持tekla、STEP
自動上下料系統 加工形式 機械手聯動推送+龍門五軸三維切割
上下料形式 上料架+下料架,對工件升降平移
工件輸送 輥道+對中夾持、形變檢測
機械手形式 夾持機械臂+XYZ軸傳動
廢料排出 自動排渣機
切割區防護 全包圍外罩
加工能力 型鋼加工尺寸 寬度H≤1000mm
高度B≤400mm
長度L≤12000mm
切割厚度(碳鋼O2) 垂直切割MAX:30mm
坡口切割范圍 0-45°坡口
